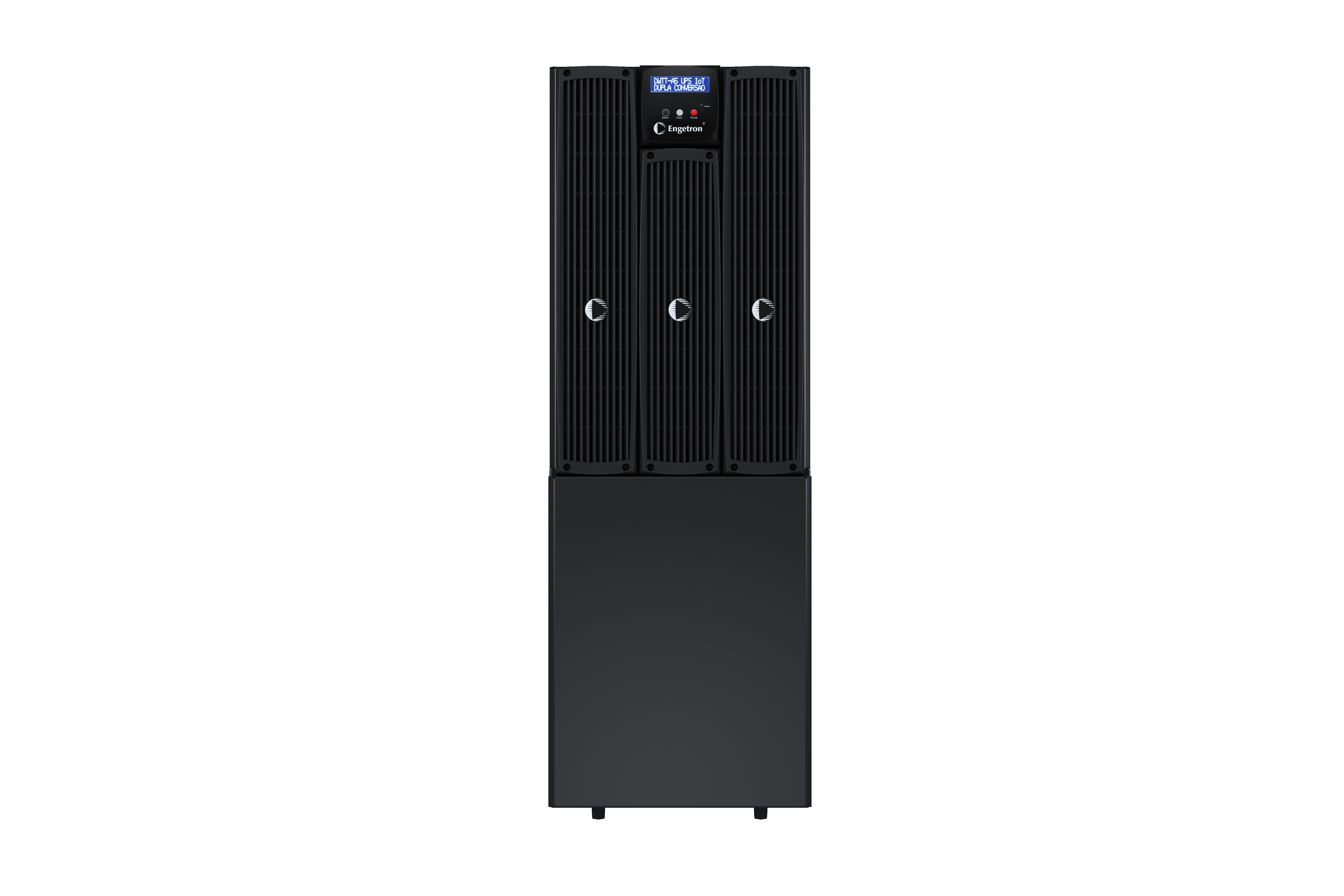

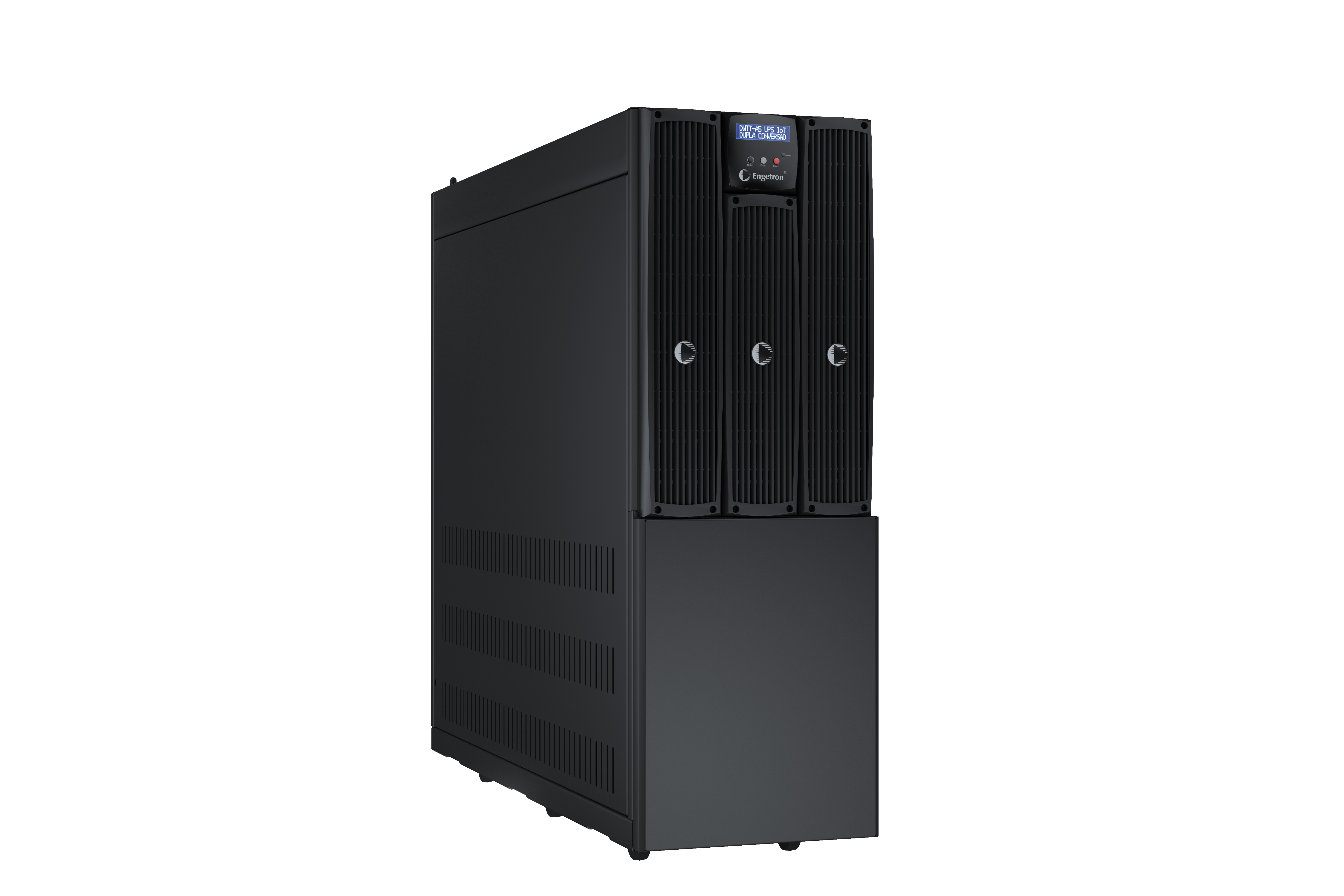

UPS/Nobreak Trifásico Monolítico 10kVA-380V

Descrição

O UPS/Nobreak Trifásico Monolítico 10kVA-380V (DWTT10A5-380-MONOLITICO) oferece 10kVA, alta disponibilidade de energia, com topologia DUPLA CONVERSÃO, chave de bypass estática automática e manual, além de chave de bypass de manutenção, e é compatível com os mais avançados recursos de gestão e monitoramento.

Permite a instalação com baterias internas em gabinete único, de acordo com a necessidade da aplicação, o que reduz a ocupação de área e simplifica a instalação.

• Otimização de Instalação – Nobreak/UPS monolítico com baterias internas em gabinete único, o que reduz a ocupação de área e simplifica a instalação.
• Acessórios de Manutenção – Disjuntores de entrada e saída, além de chave de bypass de manutenção, incorporados no nobreak.
• Alto Rendimento (tecnologia 3 níveis) – Alta eficiência e performance por meio de tecnologia de 3 níveis e semicondutores de última geração.
• Tecnologia IoT – Compatível com Osciloscópio Virtual e Sistema Engetron IoT que permitem monitoramento e diagnósticos precisos em tempo real.
• Conectividade – Diversas soluções de interface como RS-232, USB, Wi-Fi ou Rede Móvel e Ethernet.

Características Técnicas

• Potência: 10kVA/10kW;
• Topologia DUPLA CONVERSÃO, com saída senoidal pura, sem interrupção;
• Permite paralelismo redundante ativo ou Dual Bus;
• Entrada trifásica: 380/220V (3F-N-T);
• Variação na tensão de entrada: +/- 15%;
• Frequência de entrada: 50/60Hz;
• Variação na frequência de entrada: +/- 8%;
• Variação na frequência de entrada: +/- 8%;
• Retificador com IGBT;
• Fator de potência de entrada: 0,99;
• Conexões de entrada: Bornes;
• Tensão de saída: 380/220V;
• Regulação estática: +/- 1%;
• Frequência de saída: 50/60Hz;
• Fator de potência de saída: 1,0 (unitário, kVA = kW);
• Distorção harmônica: inferior a 3% para carga linear e inferior a 5% para carga não linear;

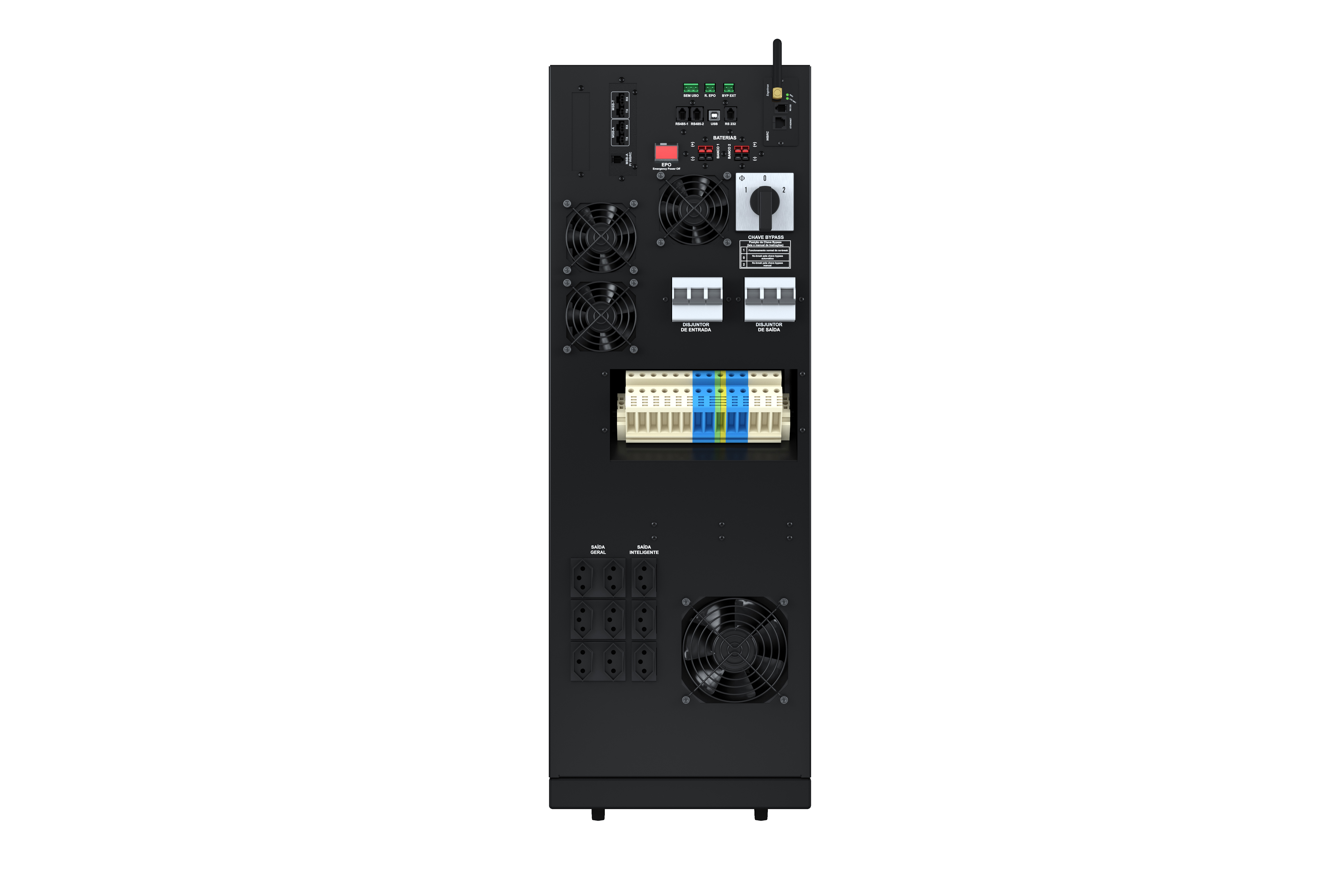

• Conexões de saída: Bornes + 6 (seis) tomadas 20A NBR14.136 (saída geral) + 3 (três) tomadas 20A NBR14136 (saídas inteligentes);
• Tomadas Inteligentes que acionam o desligamento seletivo de cargas;
• Disjuntores de entrada e saída incorporados no nobreak;
• Botão EPO (Emergency Power Off) para desligamento de emergência;
• Bypass estático automático;
• Bypass manual de manutenção incorporado ao nobreak;
• Faixa de operação do bypass programável por software;
• Painel com display LCD interativo;
• Permite banco de baterias internas (um banco de 9Ah ou dois bancos de 9Ah);
• Tensão de bateria: 144Vcc + 144Vcc;
• Tipo de Bateria: Compatível com baterias chumbo-ácido (VRLA), Alcalinas (Ni-Cd) e Íons de Lítio;
• Autoteste automático de baterias;
• Proteção contra descarga total das baterias;
• Gerenciamento remoto via aplicativo Engetron IoT;
• Sensores incorporados para visualização de grandezas através de osciloscópio virtual do aplicativo Engetron IoT;
• Acesso remoto via HTTPS, telnet e SNMP;
• Notificação de eventos e alarmes;
• Monitoramento em tempo real;
• Conectividade via Ethernet, com Wi-Fi e rede móvel opcionais;
• Configuração de ações automáticas, a partir de alarmes registrados pelo nobreak;
• Relatórios gráficos;
• Proteção contra: sobretemperatura, sobretensão, curto circuito, ruídos de rede, variações de frequência e transientes de chaveamento.

Dimensões (LxAxP)

• 283 x 834 x 956 mm

Peso

• Conforme configuração do modelo (com ou sem baterias)

Versões/modelos

• DWTT10A5-380-B9: com um banco interno de 9Ah
• DWTT10A5-380-B18: com dois bancos internos de 9Ah
• DWTT10A5-380-STSB: sem banco interno

Opcionais disponíveis para o modelo:

• QMI – Quadro de Manobra Inteligente, para fins de proteção, manobras de manutenção e interligação de nobreaks redundantes (paralelismo ativo).
• MSB IoT – Gerenciamento Individual de Baterias.
• Serviços Engetron IoT, com suporte 24×7 vias Central de Serviços Engetron e visualização de todas as informações referentes ao nobreak via aplicativo Engetron IoT.
